浅述户外柱上高压断路器的常见故障解决方法

点击次数:19 发布时间:2021-02-01

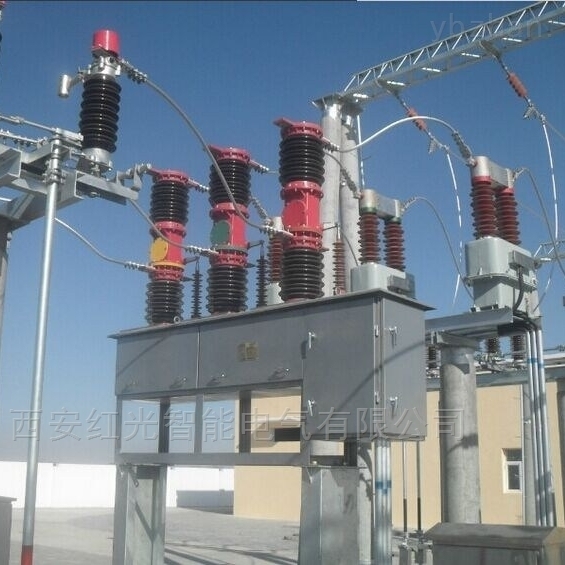

  户外柱上高压断路器是电力系统发电、送电、变电时接通、分断电器和保护电路的主要设备,它的运行是否可靠,直接关系到线路供电安全可靠性。在故障发生部位统计数据中发现,操作机构故障占总故障发生比例约为50%。因此,操作机构作为其重要组成部分,成为能否可靠运行的关键之一。


  下面小编就结合实际情况来为您介绍:
  1、 连杆销脱落,不能合闸
  某日,某35kV变电站停电年检后恢复送电,发现一路35kV高压断路器无法合闸。笔者在对控制电源回路查找后未能发现问题,之后开始对操作机构箱进行检查。通过对操作机构箱的检查发现,操作机构中合闸回路机构连杆销因在年检多次试验过程中松动而脱落,造成储能弹簧释放能量时,合闸机构机械回路连杆未能动作,因此就出现了只听见储能弹簧释放能量的动作声,而未见高压断路器合闸的情况。
  处理办法:重新连接操作机构中传动连杆销,保证传动半轴的转角符合合闸要求条件,重新储能后即可正常合闸。
  2 、分闸弹簧偏长,造成半轴扣接量减小,不能合闸
  某10kV出线由检修转运行时发现,该条线路合闸线圈正常动作,可合闸线圈动作后高压断路器仍保持分闸状态,出现了操作机构空合的现象。在合闸线圈正常动作情况下,初步判断为机械故障,故对操作机构进行拆箱检查。拆箱检查发现:传动半轴的力矩小弹簧弹性减弱,造成操作机构连杆的传动半轴与摇臂扣接量减小,达不到机构规定动作要求,致使分闸脱扣装置长期处于分闸动作状态。故当合闸弹簧释放能量后,摇臂动作未能和传动半轴扣接,造成断路器传动连杆动作后,却未能保持,出现了操作机构假合现象。
  处理办法:更换同一规格传动半轴的力矩小弹簧,重新调整传动半轴与摇臂扣接量(正常值为2±0.5mm),使其满足安全运行要求。若现场没有备件,可人为调整与传动半轴相连的弯板,使其保持传动半轴与摇臂扣接量在正常值范围内即可。
